非隔離降壓型LED 恒流驅動芯片
WS9056X 是一款集成高壓?jiǎn)?dòng)的高精度LED 恒流驅動芯片,適合于85V-265V 全范圍交流輸入電壓的非隔離降壓型LED 恒流電源系統。
WS9056X 內部集成500V JFET 為芯片供電,無需啟動電阻與VCC 電容,使得系統外圍精簡;降低系統成本,減小系統體積。
WS9056X 芯片內帶有高精度的電流取樣電路,同時采用了先進的恒流控制技術,實現高精度的LED 恒流輸出和優異的線性調整率。芯片工作在電感電流臨界模式,系統輸出電流不隨電感量和LED 工作電壓的變化而變化,實現優異的負載調整率。
WS9056X 具有多重保護功能,包括逐周期電流限制保護(OCP),LED 短路保護,LED 開路保護,過溫度調節等。

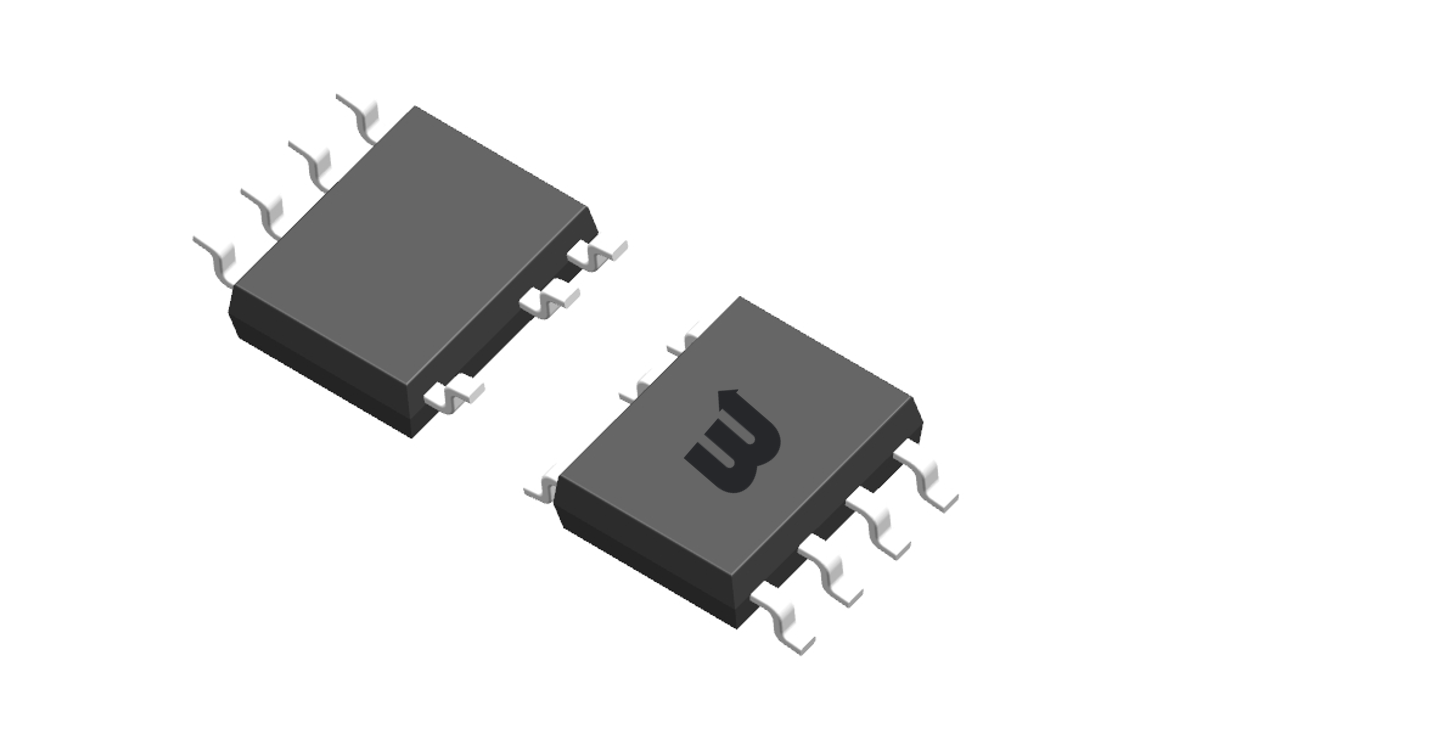

WS9056X 提供7-Pin 的SOP-7 和DIP-7 封裝。
集成高壓?jiǎn)?dòng)和供電
no-CAP?專利技術
系統工作在臨界模式
OVP 電壓外部可調
過溫調節技術
兼容寬電壓輸入應用
LED 開路保護
LED 短路保護
關機無回閃
低輸入不閃燈
文檔名稱 | 文檔描述 | 下載 |
---|---|---|
WS9056X_CN_A1 | 1,426KB |
